KINAX角位變送器在水位控制的應用

KINAX 旋轉編碼器基于電容式技術：KINAX WT717/707

水位控制

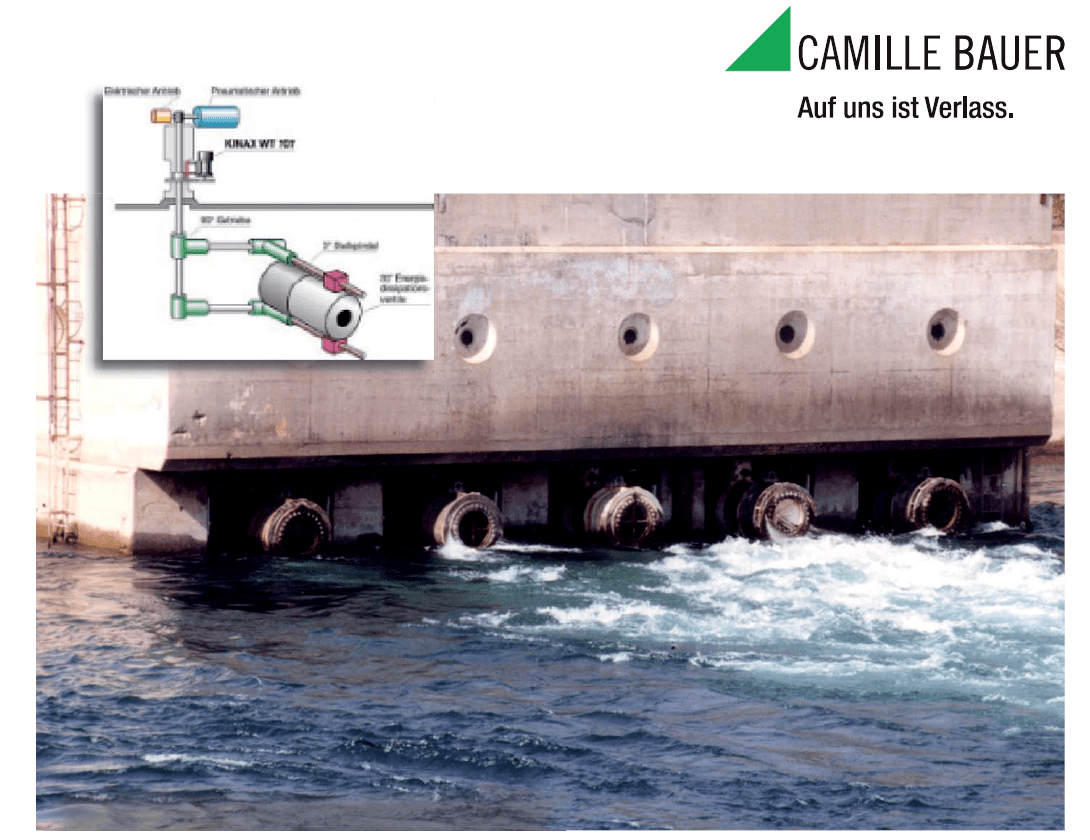

加州利弗賽德的馬修斯湖是一條距科羅拉多河270英里的渡槽終點站，也是南加州大都會水區MWD的主要水庫。馬修斯湖的水被轉移到低于海平面約110英尺的分配水庫。兩個巨大的給水管將水帶到幾英里外的處理廠。部分湖水被送入水力發電機，其余部分（取決于所需的水量）由分配水庫中的十個能量耗散閥控制。流經分布水庫的水流非常強勁，如果不控制水流，水庫將在幾分鐘內干涸。能量耗散閥在距離馬修斯湖約30英里的控制室中操作。自動過程控制APC需要精確的反饋。

KINAX 取代了電位計。最初安裝的位置反饋系統配備了一個帶有非常復雜的齒輪傳動的電位計。同樣實現了百分之五到百分之七的整體準確度。由于振動，電位計的使用壽命非常短，并導致成本不斷增加。MWD的新控制系統需要更準確的信息。因此，位置反饋系統的電位計被KINAX WT707堅固型的角位置變送器取代-齒輪傳動比為600:1，間隙很小。變送器通過鋼鏈連接到耗散閥的驅動軸，只允許最小的傳輸誤差。新安排的主要任務是在閥門位置的精準和可重復測量方法與簡單的設施設計之間找到折衷方案。這是通過鏈傳動實現的，其中齒輪壓在閥門控制軸上。

KINAX角位變送器產品優勢，

l 經過驗證的安全電容傳感器技術

l 壓鑄鋁外殼的堅固設計

l 符合IEC 62-2-6和IEC 62-2-27 的高耐振動和沖擊性能

l 輸出DC mA信號，用于直接PLC連接，SCADA過程控制系統

l 輸出信號可自由編程WT717

l 高電磁兼容性（EMC）

l ATEX防爆EEx ia IIC T6
