面向未來的智能電網監控解決方案

問題描述

由于電網的不斷變化，負荷流信息變得越來越重要。對于作為配電網運營商，也越來越多地在結合電能質量數據。作為配電網運營商，對電網系統第7級（Level 7）的相關信息的抱怨越來越多——要么根本不可用，要么不夠完善。如果沒有合適的智能電網解決方案，這將等同于“盲目運行”。智能計量系統（智能電表）也幫不了你。這是因為，除其他外，這些僅適用于有限的范圍（例如，由于數據保護規則、由于網絡管理導致的測量性能不足等）。

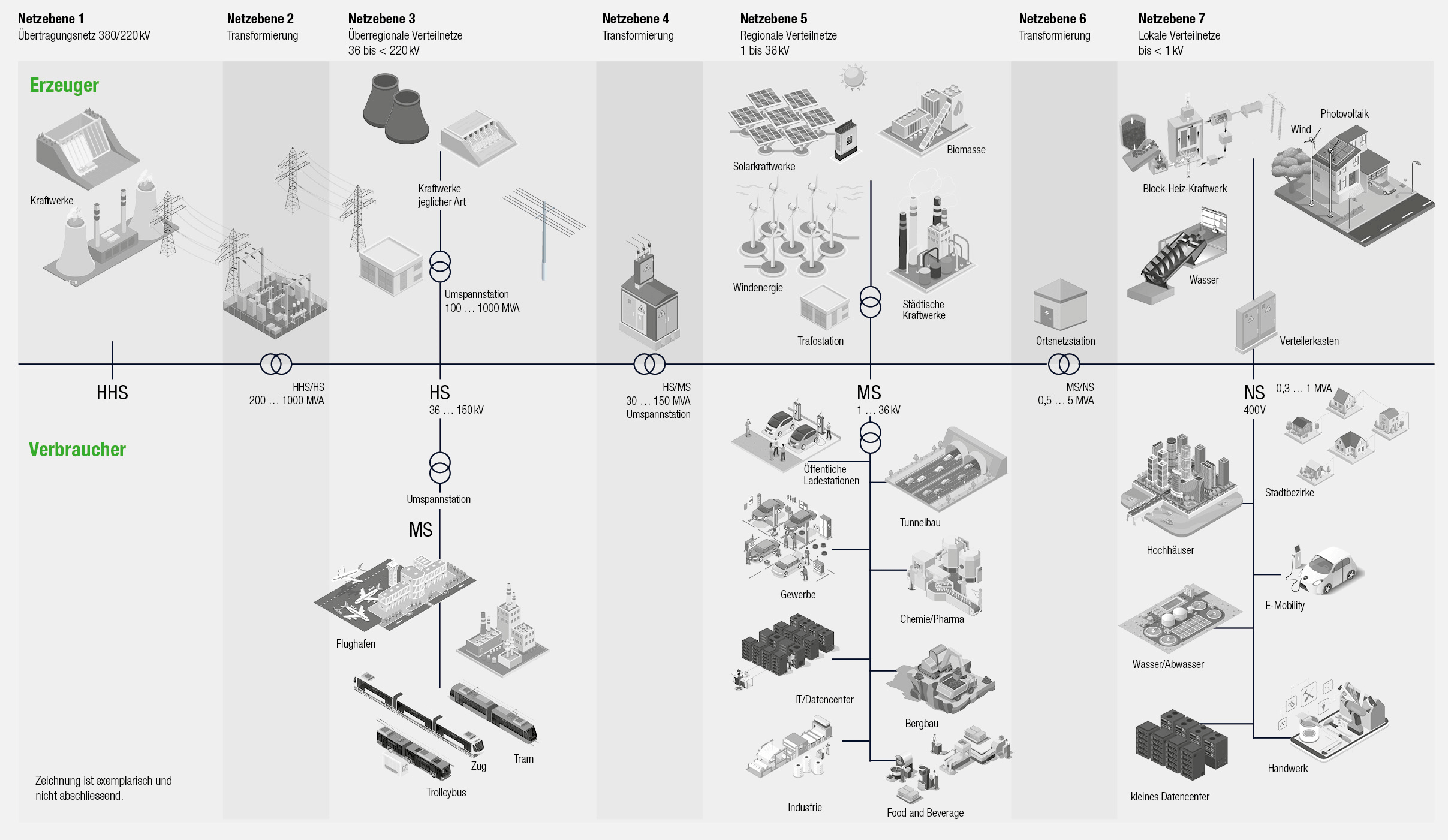

電網系統的7級結構

理念：結合電能質量的模塊化智能電網解決方案

對于作為配電網運營商，使用模塊化的智能電網解控方案的結果是，在電網系統第7級的負載流可以被控制，此外，網絡質量的限制也可以被有效地利用。因此，不需要昂貴的電網擴展以避免與之相關的巨大成本。對于作為配電網運營商來說，這也促進了自然資源保護問題（例如，免除額外數量的銅纜增加）。

原理：可擴展的測量系統

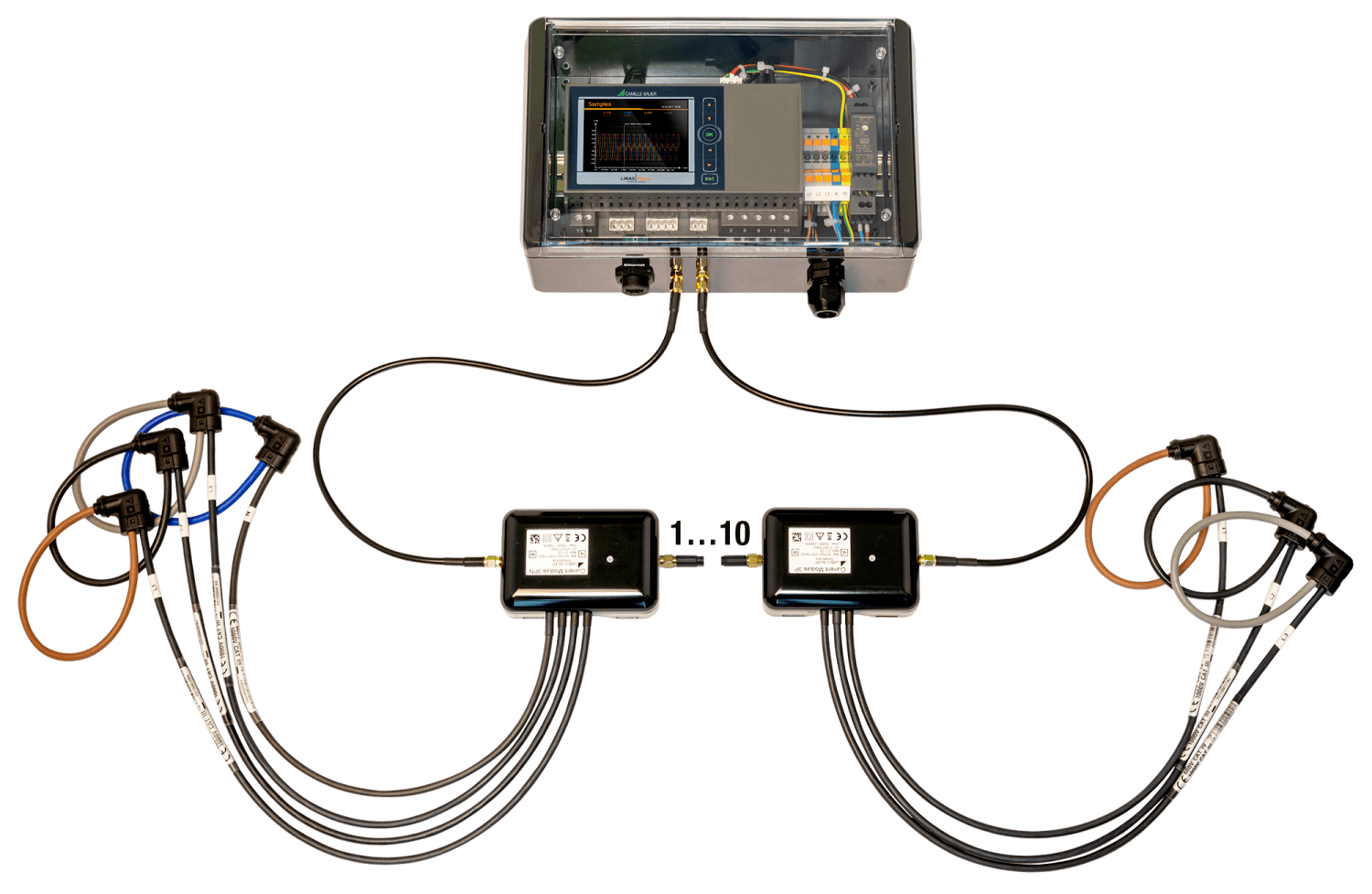

具有可擴展測量系統 LINAX PQ5000 的智能電網解決方案

我們的目的是在子配電網中進行多達32個通道的經過認證的電能質量檢測和功率分析。在LINAX PQ5000 系列認證級電能質量測量設備上實現信號處理。在這里，處理電流鏈路模塊的相應電流測量值。借助鏈路技術，各個電流鏈路及其傳感器 (羅氏線圈) 以可擴展的方式通過同軸線的信號回路聯網。這將安裝工作減少到低限度，并確保正確的電纜布線。此外，這種用于確定電能質量的測量系統極具成本效益。
