多參量變送器應用下的風力發電系統變流器：

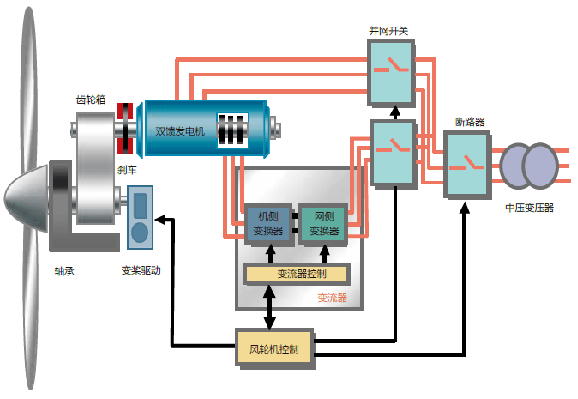

雙饋式變流器

    基本工作原理：

    雙饋發電機定子通過并網開關直接與電網連接，而轉子通過雙饋變流器（網側變流器，機側變流器）與電網連接。當風速變化導致發電機轉速變化時，變流器通過控制轉子的勵磁電流頻率來改變轉子磁場的旋轉，使發電機的輸出電壓，頻率和電網保持一致。

    系統構成：

    配電柜實現變流器與電網，發電機定子的連接。內外部供電以及保護開關設置。

    控制柜主要完成信號調理，控制信號產生，通訊以及與主控系統的信號交換。

    功率柜實現轉子轉差功率和電網的交換與傳輸，對轉子勵磁電流進行控制，從而實現對定子電壓，頻率，有功和無功的控制。

全功率型變流器

    基本工作原理：

    發電機定子直接與變流器機側相連接，而變流器的網側與電網連接。發電機的全部功率都通過變流器傳送至電網。變流器跟蹤電網電壓的頻率和相位，使輸出電流，頻率和電網保持一致。

    系統構成：

    變流器包含若干個子變流器系統，每個子變流器系統包括一個機側變換器和一個網側變換器。

變流器

全功率型變流器

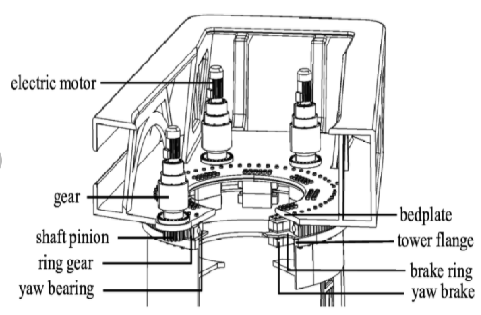

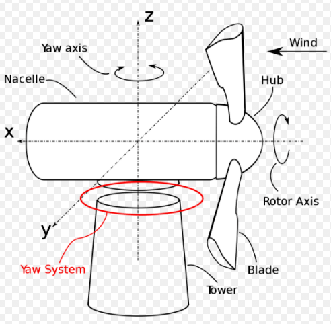

偏航系統

      與發電機組的控制系統相互配合，使葉片始終處于迎風狀態，充分利用風能，提高發電效率。

      基本工作原理：

      風向標作為傳感器將風向的變化用電信號傳遞到偏航電機的控制回路的處理器里，經過比          較后處理器給偏航電機發出順時針或逆時針的偏航命令，為了減少偏航時的陀螺力矩，電機轉速將通過同軸聯接的減速器減速后，將偏航力矩作用在回轉體大齒輪上，帶動風輪偏航對風，當對風完成后，風向標失去電信號，電機停止工作，偏航過程結束.

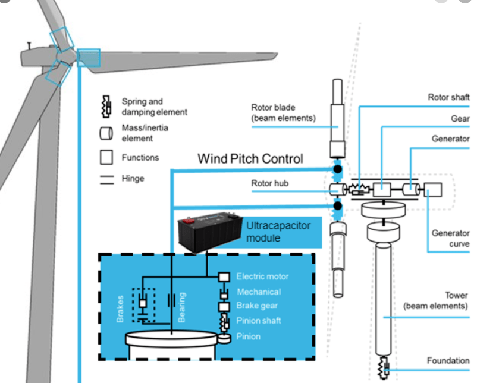

變槳系統

      變槳系統是閉環驅動系統。風機主控制器根據一組條件（如風速，發電機轉速和發電量等）計算所需的俯仰角。所需的俯仰角作為設定值傳輸?shù)阶儤到y(tǒng)，

調節葉片的槳距角。變槳控制系統與變速恒頻技術相配合，最終提高了整個風力發電系統的發電效率和電能質量。

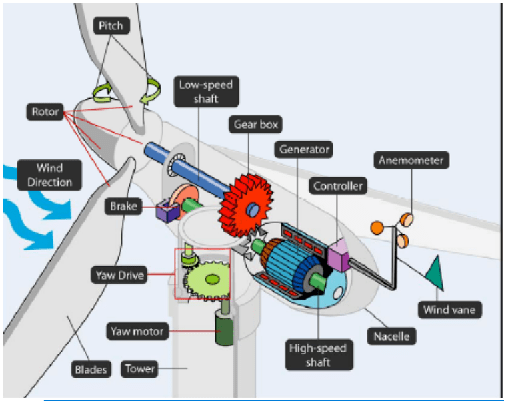

主控系統

     風機控制器由許多計算機組成，計算機不斷監測風機的狀況并收集有關其運行的統計信息。

     控制器還控制風機內的大量開關，液壓泵，閥門和電機等。

工業儀器儀表產品風電方案簡介 ：

瑞士CAMILLE BAUER公司作為一家先進的儀表生產廠家，在風力發電領域有著豐富的產品應用經驗，并且能夠提供較為全面的工業儀表。

工業儀表主要包含單功能和多功能電量變送器，角位和傾角變送器，多功能電量顯示表和在線電能質量分析等。

我們工業儀表在風力發電系統中的主要應用如下：

發電機和變流器---電氣數據采集和監測，

偏航和變槳系統---角位監測

升壓站和變電站---電氣數據采集和顯示，并網在線電能質量分析監測

我們工業儀表的風電行業用戶主要包括：

整機制造商，零部件制造商，系統集成商，第三方認證檢測機構，運維服務供應商等

【產品型號】

SINEAX DM5S, SINEAX CAM , SINEAX P530, SINEAX AM系列，KINAX系列，PQ 產品系列等。
