傾斜變送器產品特點：

☆ 測量范圍, 轉向及0位功能都能直接對KINAX N702進行設置

☆ 代表傾斜角度的輸出信號, 可以通過各種形式的電流來標識

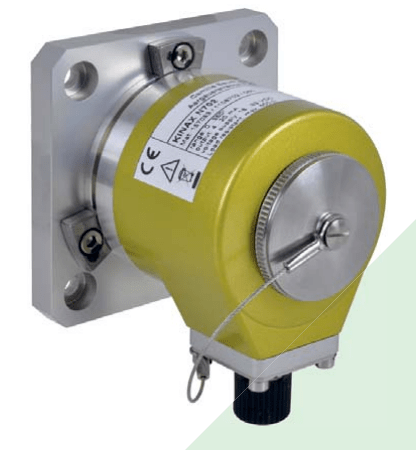

☆ 變送器安裝在一個防濺的鋁制外殼內，防護等級 IP66

☆ 油浸式擺錘系統

☆ 擺錘的位置是通過一個非接觸式磁阻角位變送器來測量的

☆ 擺軸沒有機械停止 可以360°無極旋轉

傾角變送器產品應用：

KINAX N702 將傾斜角度轉化為直流信號, 與角度成正比. 無接 觸傳感器，擺錘磨損極小?？蓱糜谄脚_的傾斜角度值

比如在

? 起重機和重型車輛

? 挖掘機和鉆機

? 船舶和近海設置

其可以代表重要的測量數據，作為該類型機械的安全和控制系 統的一部分。角度測量, 例如設備調平就是在這種情況下完成 的。

其可以獲得

? 起重機臂架的角度位置

? 船舶的橫向傾斜

? 升降平臺，堰式捕集器或類似設施的定位

KINAX N702 傾角變送器都可以被使用

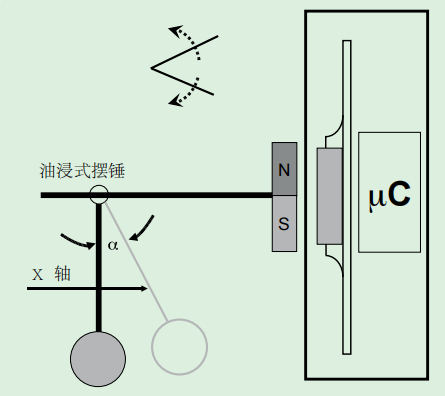

傾角變送器產品布局和操作模式

磁阻式角位傳感器是一種非?？煽康臏y量系統，沒有軸停止位,完全密封封裝，可通過一個固定在測量對象上的永磁體無接觸測量角位。

油浸式擺錘系統的傾斜變送器技術參數：

綜述

測量對象:         傾斜角 α °

測量原理:         磁阻角位變送器, 非接觸式, 無極旋轉

擺錘潤滑:         硅油

測量輸入

測量量程:         0 … 360

環境條件

氣候評級:          溫度 – 30 到 + 70 °C

                         年平均相對濕度≤ 95%

規則條款

測試電壓:          500 Veff., 50 Hz, 1 分鐘

電磁兼容:          符合標準 EN 61 000-6-4 及EN 61000-6-2

外殼保護:          IP 66

可耐受振動:       4 g, 0 ... 100 Hz

測量輸出

電源:                  18 … 33 V DC (無反極性保護)

電流消耗:            < 80 mA

輸出變量 IA :      負載獨立電流, 與輸入角度成正比 12 bit

標準量程:           4 … 20 mA, 3線連接

耐負載:               最大600 Ω

精度

基本精度:            ± 0.2 °

分辨率:                14 bit

瞬態響應：           25° 傾斜< 1 秒

額外誤差 (最大)

溫度影響:              0.05%

安裝數據

外殼:                     鋁制帶涂層

安裝位置:              任意

電氣接線:              M12 x 1接頭

重量:                     0.3 kg
