CBM 的電量變送器與多功能電量測量儀表應用下的電氣監控管理系統：

對于傳統發電企業而言，CBM 的電量變送器與多功能電量測量儀表應用于電氣專業，由電氣二次或儀表保護方面人員負責，通常作為元器件組成部分與電氣成套系統配套使用。CBM 的電量變送器與多功能電量測量儀表涉及的電氣監控管理系統綜述如下。

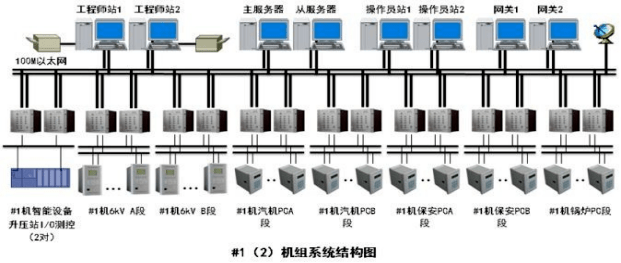

電氣監控管理系統（Electric Control System），是將原來的 DCS 系統中的電氣部分獨立出來進行專業管理，實現廠用電氣系統的保護、測量、控制、分析等綜合功能。系統由電氣主站層、通信管理層、現場間隔層三部分組成，利用現場總線將 6kV 廠用保護及測控裝置、380V 智能測控單元及馬達控制器、電氣保護及自動裝置有機地結合起來， 實現全廠電氣系統的統一運行和管理，提高電氣的綜合自動化水平。

電氣監控管理系統監控范圍廣泛，涵蓋：6kV 廠用電系統、400V 廠用電系統、升壓站、發變組、勵磁、快切、同期、柴油發電機、故障錄波器、UPS、直流系統、小電流接地選線、高備變、500kV 高壓保護、發電機出口斷路器、發電機測控系統、主變測量系統、發電機在線監測、主變在線監測、高備變有載調壓、低廠變溫度監測等。其中 6kV 廠用電電氣回路、400VPC 進線、400VMCC 進線、高備變等電氣部分采用全通信控制，由獨立設置的 ECMS 電氣操作員站執行控制指令。
